清能德创:CoolDrive RA如何助力激光设备实现更高精度切割呢?







在制造加工中,许多零部件因设计结构的需要,都会有着一定角度的坡口加工。这种坡口加工,在汽车制造、工农机械和船舶轮船中必不可少。凭借热变形小、切口质量佳等特点,激光坡口切割机得到了广泛应用。在市场应用需求下,提升坡口激光切割机的加工效率与质量,成为终端用户的追求的目标。




坡口切割机

坡口激光切割机主要由6个轴组成,其中X轴控制左右移动;Y1和Y2轴控制前后移动(同步);Z轴(调高轴)控制上下移动;在Z轴上增加旋转A轴、B轴,带动切割头呈一定角度,实现坡口切割。

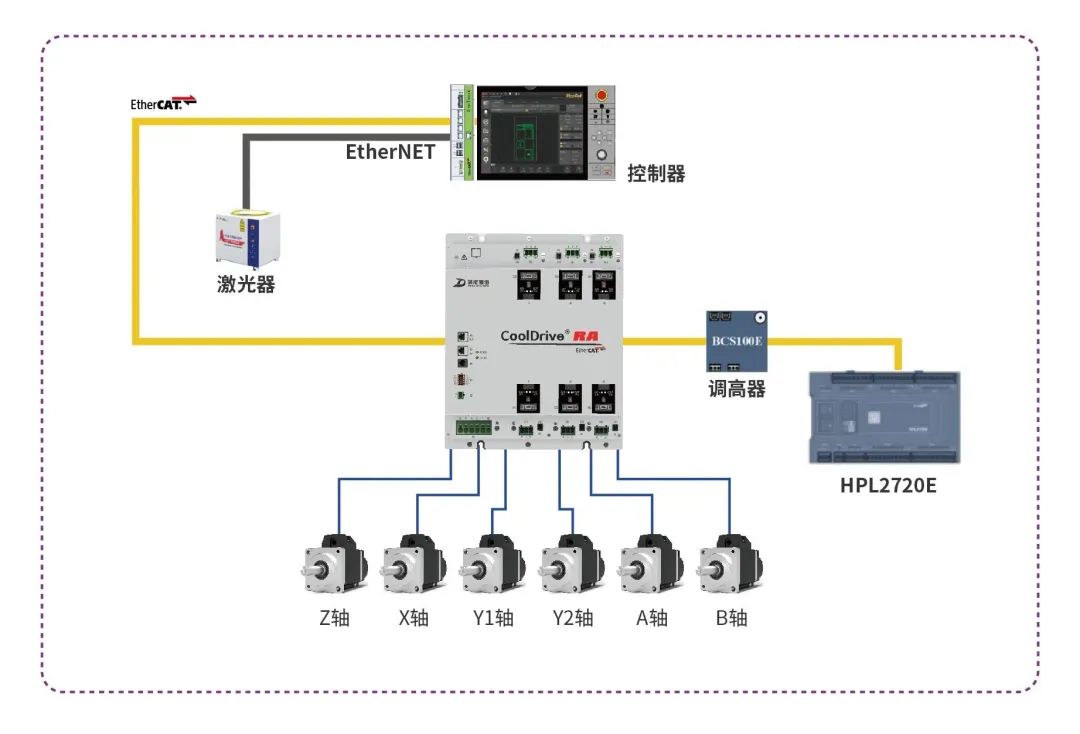

系统配置



性能指标

- 6轴5联动,设备最大加速度可达1.5G。

- X、Y轴定位精度0.03mm。

- X、Y轴最大空移速度40m/min。

- 加工精度≤0.4mm。


(现场应用)



CoolDrive RA,助力激光设备实现更高精度切割

(点击图片,了解更多RA产品信息)



1、性能卓越、功率强劲



- 多核DSP,性能大幅提升

- 电流环更新时间快至2.5μs

- 速度环、位置环控制周期最快可达62.5μs

- 支持多种编码器,分辨率高达24bit

- 380V大功率设计,单轴最大电流50A

- 最大3.5倍过载



2、功能丰富,满足不同应用需求



1)轨迹跟随无偏差

激光切割机在加工圆弧工件时,因位置响应延迟易导致轨迹偏移,直接导致工件加工不准。通过使用该功能,可防止位置响应延迟导致的轨迹偏移以及防止设备与活动部分之间的干扰,保证与目标轨迹的高度契合。

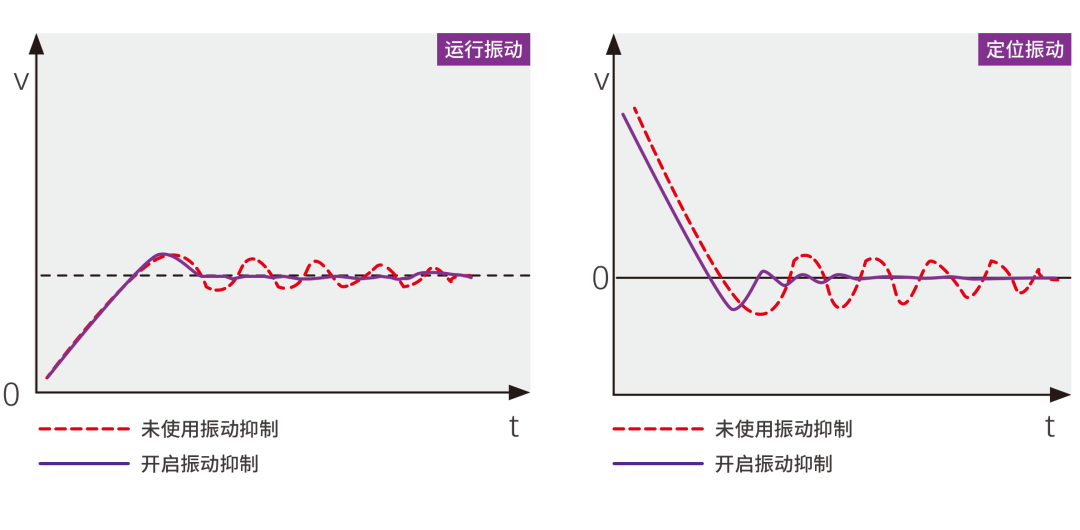

2)模型追踪振动抑制

激光加工设备在定位或者加减速过程时,易发生5Hz~100Hz的低频振动,通过使用该功能,可以提升振动抑制效果,降低定位或加减速时的振动。



3、安全可靠



集成STO、SS1、SS2、SBC等安全功能,防止设备故障或突然断电时造成的误伤害,防止切割头撞坏,保证设备和人身安全。产品通过CE、TÜV-NORD功能安全、RoHS等多项国际认证,专业可靠,使用更放心。




以上文章内容来自清能德创。如涉及作品内容、版权和其它问题,请在7日内与本平台联系(邮箱:2900646553@qq.com),我们将在第一时间给予处理!
