实现突破！福晶科技引领国际α-BBO晶体生长水平

近日，福晶科技在大尺寸α-BBO晶体毛坯生长技术领域取得了重要突破，实现了1公斤级别大尺寸、高质量毛坯的稳定生长。

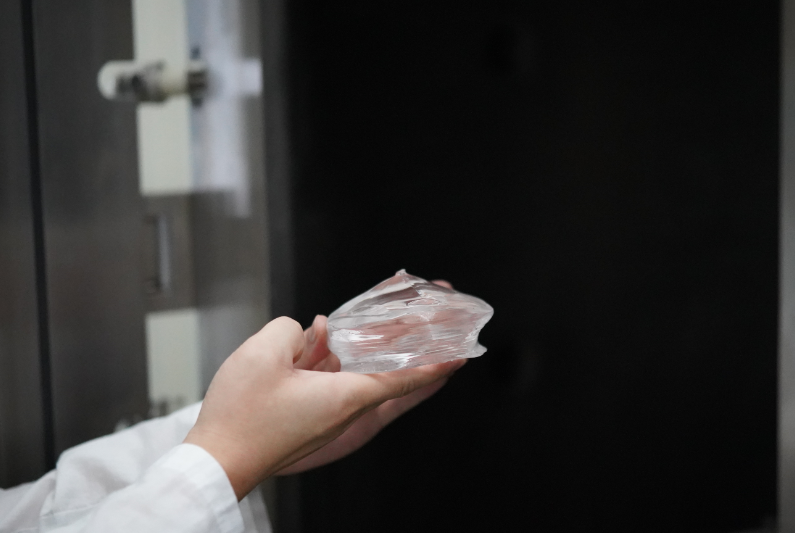

福晶科技从事α-BBO晶体生长研发多年，在原料配方设计、原料合成处理、温场设计优化等方面积累了大量研究实验的成果和经验。近期，公司研发团队联合控股股东中国科学院福建物质结构研究所进行技术攻坚，成功实现了生长技术的突破，所生长的晶体毛坯重量也从最初的几十克发展到目前的1公斤以上，引领着α-BBO晶体的生长水平，并处于国际领先地位。

突破难关 | 引领发展

偏硼酸钡（BaB2O4）存在着高温相（α-BBO）和低温相（β- BBO）两种晶型，其相变点温度为925℃左右。α-BBO晶体一般采用提拉法（CZ法）直接从BBO熔体中生长。在生长过程中，刚开始可以长出透明完整的α-BBO单晶，但随着晶体冷却，通过相变点温度（925℃）时，晶体就会从α相逐渐转变成β相，从而可能引起晶体失透及破坏性开裂。因此采用CZ法从BBO熔体中生长出大尺寸、高质量的α-BBO晶体是非常困难的。

α-BBO晶体具有大的双折射率、宽的透光范围等优异的光学特性，广泛应用于光偏转技术、高功率激光和超快激光应用等领域。主要用于制作紫外偏振棱镜如格兰泰勒棱镜、渥拉斯顿棱镜，高功率光隔离器以及超快激光的群速失配补偿器等。但由于其生长难度较大，目前国内外α-BBO晶体商业化厂商不多，导致α-BBO晶体市场供不应求。此次，福晶科技通过不断的技术优化，成功突破，生长出超1公斤的α-BBO晶体，将国内外现有报道中α-BBO晶体生长水平向前推进了一步。
