高效助力高速公路改扩建，这款机载激光雷达超给力

项目背景



新时代背景下，交通业在社会经济的推进下发展极为迅速，也在一定程度上对交通安全带来了威胁，旧路改扩建的需求与日俱增。机载lidar点云数据的采集效率高、精度高，是新型测绘领域中非接触采集的佼佼者。





测区概况及要求



本次项目位于广东省某市西南部，地形高差在50m以内，属于平原地形。整个测区以高速公路为主，为总长度约10公里，带宽100m的带状范围。





客户需求：



项目整体按照1：500地形图的精度要求执行，道路面点云高程精度要达到2公分内，平面精度5公分内。



解决方案



本次勘测采用无人机搭载ARS-1000L机载激光测量系统进行作业。

系统优势：

重量轻：全碳纤维机身，重量轻；

测程长：激光雷达最远测距1350m；

续航长：无人机载荷作业可达50分钟；

抗风强：优秀的抗风能力，稳定性强；

设备一览





技术路径



项目按照外业踏勘、航线规划、基站架设、外业数据采集、内业数据处理、质量检查、成果提交的技术路线实施。





根据项目要求，沿线共布设35个靶标点，18个检查点，航线规划四个架次。



成果展示



分类后高速路局部地面点

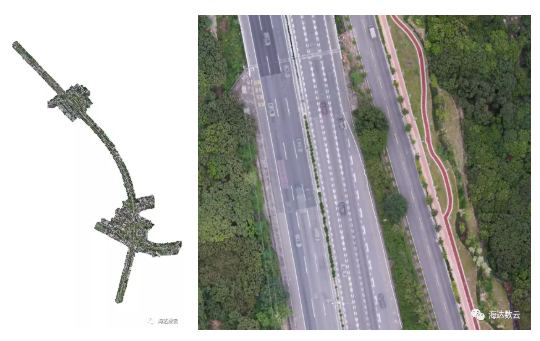

正射影像图

点云成果



高程精度报告



平面精度报告



项目总结



本次道路改扩建项目中，通过对点云进行高程精度、航带间精度及平面精度验证，高程中误差为1.3cm，平面中误差为1.5cm，满足1：500地形图的要求。





利用ARS-1000L机载激光测量系统既可以快速高精度获取地面三维空间信息，同时获得高分辨率光学影像, 实现地形信息的完整提取，是道路设计地形图和横纵断面图生产的极优解决方案。
